Schemat hydrauliki siłowej pozwala szybko zrozumieć, w jaki sposób poszczególne elementy układu współpracują ze sobą. Dla osoby, która po raz pierwszy analizuje dokumentację techniczną, symbole hydrauliczne mogą wyglądać jak skomplikowany kod. W rzeczywistości ich interpretacja opiera się na określonych zasadach i znormalizowanych oznaczeniach. Wiedząc, jak interpretować symbole, oznaczenia przewodów, kierunki przepływu oraz położenia zaworów, można prześledzić możliwe drogi przepływu oleju i zrozumieć działanie całego układu.
W artykule:
- Schematy hydrauliczne – co przedstawiają?
- Symbole hydrauliki siłowej – od czego zacząć?
- Jak czytać przewody i kierunek przepływu?
- Jak interpretować pompy i siłowniki?
- Zawory – najważniejsze symbole graficzne elementów hydraulicznych
- Jak czytać położenia zaworów na schemacie?
- Dlaczego warto dobrze znać schemat hydrauliki siłowej?
Schematy hydrauliczne – co przedstawiają?
Schemat hydrauliczny jest funkcjonalnym odwzorowaniem układu, a nie jego rysunkiem konstrukcyjnym. Oznacza to, że nie pokazuje rzeczywistego kształtu, wymiarów ani rozmieszczenia komponentów w maszynie. Przedstawia natomiast ich funkcje, wzajemne połączenia i sposób przepływu medium. Takie podejście jest zgodne z zasadami serii norm ISO 1219, określającej symbole graficzne oraz zasady przedstawiania elementów i układów hydraulicznych oraz pneumatycznych.
Dzięki temu ten sam element może być rozpoznany na dokumentacji niezależnie od jego producenta czy konstrukcji. Schemat ułatwia projektowanie, montaż, uruchamianie oraz diagnostykę instalacji. Jest również punktem odniesienia podczas modernizacji lub naprawy układu.
Symbole hydrauliki siłowej – od czego zacząć?
Podstawą czytania dokumentacji są symbole graficzne elementów hydraulicznych. W przeciwieństwie do rysunku technicznego nie przedstawiają one wyglądu komponentu, lecz jego działanie. Dotyczy to m.in. pomp, silników hydraulicznych, siłowników, zaworów, filtrów czy zbiorników. Symbole są budowane z prostych elementów graficznych.
W pierwszej kolejności warto rozpoznać cztery podstawowe grupy:
- elementy układu zasilania, czyli przede wszystkim pompy i zbiorniki,
- elementy wykonawcze, takie jak siłowniki i silniki hydrauliczne,
- elementy sterujące i regulacyjne, np. zawory kierunkowe, ciśnieniowe i przepływowe,
- przewody, przyłącza oraz elementy pomiarowe i pomocnicze.
Po rozpoznaniu poszczególnych grup łatwiej będzie analizować ich wzajemne zależności. Pomocne jest również korzystanie z tabel przedstawiających symbole hydrauliczne zgodne z ISO 1219.

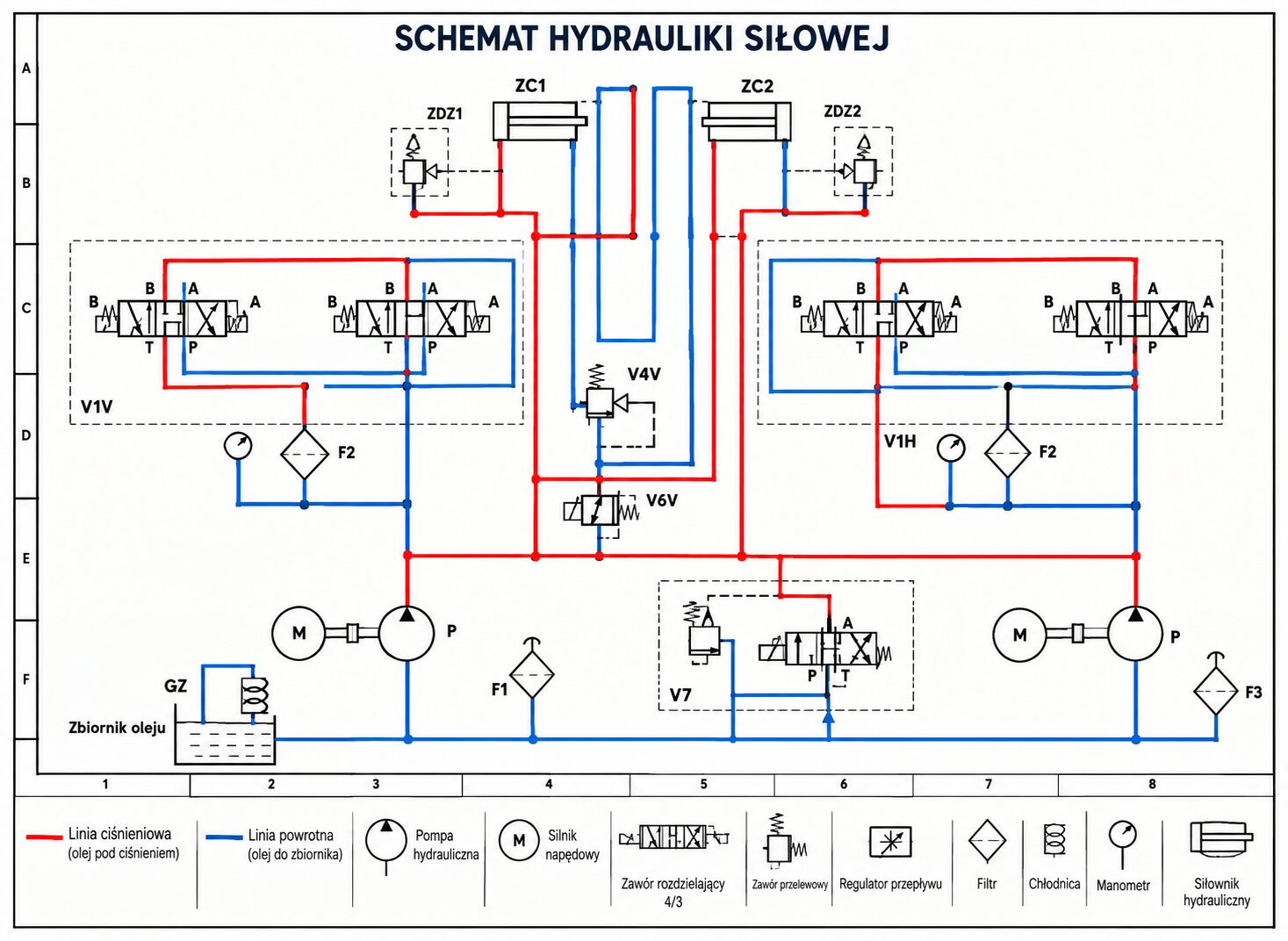

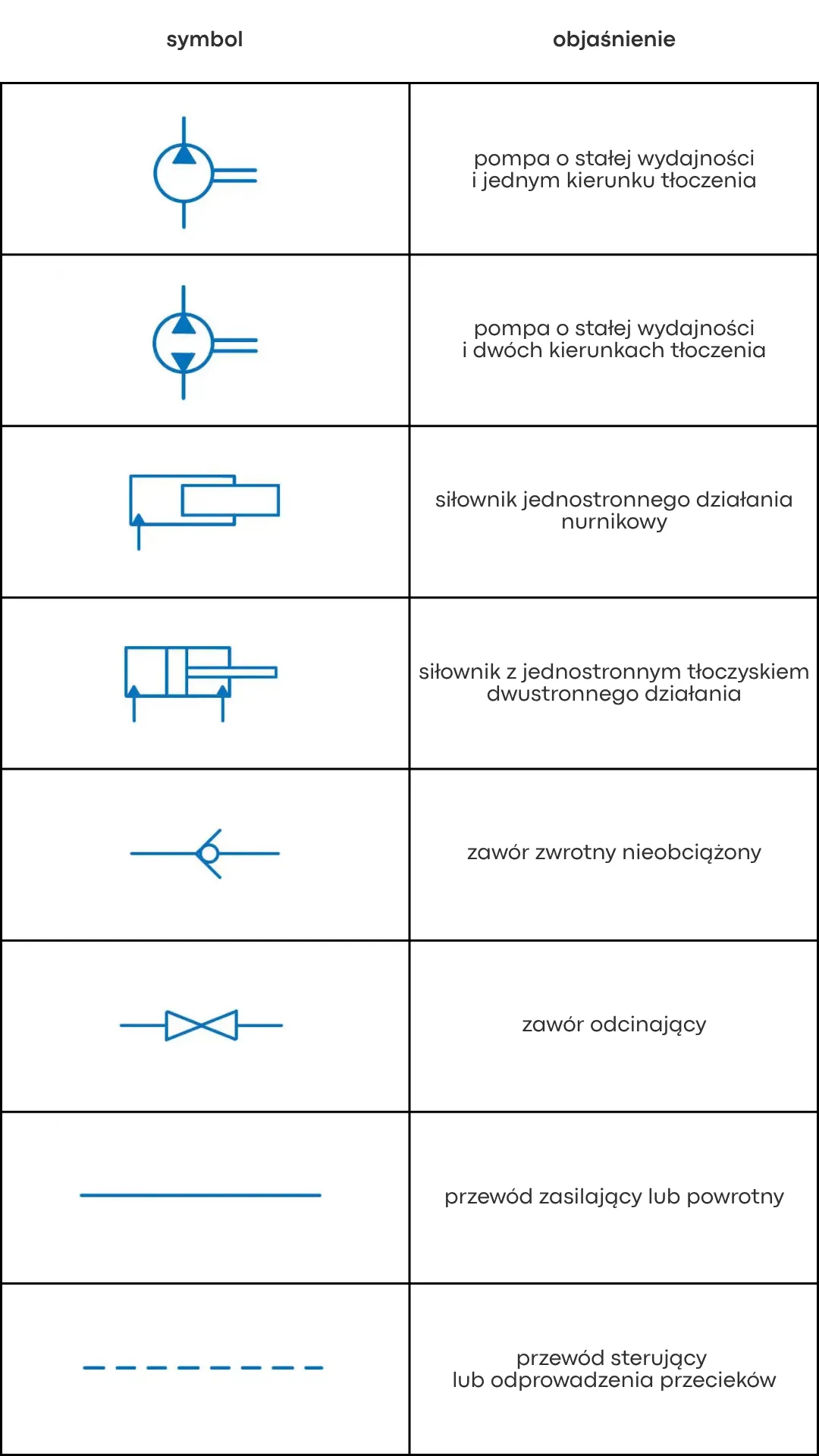

W tabeli można zobaczyć przykładowe symbole hydrauliczne.
Jak czytać przewody i kierunek przepływu?
Po rozpoznaniu komponentów należy przeanalizować przewody. Linie na schemacie pokazują, które elementy są ze sobą połączone. Na schematach można wyróżnić przewody robocze, powrotne, sterujące i drenażowe, przy czym sposób ich graficznego przedstawienia zależy od przyjętej normy i konwencji dokumentacji.
Szczególną uwagę trzeba zwrócić na miejsca przecięcia przewodów. Samo skrzyżowanie dwóch linii nie zawsze oznacza ich połączenie – sposób oznaczenia zależy od przyjętej konwencji schematu. Warto również sprawdzić oznaczenia portów, np. P dla zasilania ciśnieniowego i T dla przewodu powrotnego do zbiornika. W układach z siłownikami lub silnikami hydraulicznymi często stosuje się również oznaczenia A i B dla przyłączy roboczych odbiornika. Dzięki nim można łatwiej ustalić, którą drogą medium dopływa do odbiornika i którą wraca do układu.
Czytanie schematów hydraulicznych warto więc rozpocząć od prześledzenia jednej konkretnej ścieżki przepływu. Zamiast analizować cały rysunek jednocześnie, należy ustalić, skąd olej jest pobierany, przez jakie elementy przepływa i do którego odbiornika trafia.
Jak interpretować pompy i siłowniki?
Pompa hydrauliczna jest jednym z kluczowych elementów schematu, ponieważ odpowiada za dostarczanie strumienia cieczy do układu. Jej symbol ma postać okręgu z trójkątem skierowanym na zewnątrz, wskazującym kierunek przepływu medium z pompy do układu. Dodatkowe elementy symbolu mogą informować m.in. o zmiennej wydajności geometrycznej pompy oraz o możliwości pracy z przepływem w jednym lub dwóch kierunkach.
Po stronie odbiorników energii znajdują się m.in. siłowniki hydrauliczne. Ich symbole pozwalają określić sposób działania odbiornika – m.in. czy jest to siłownik jednostronnego, czy dwustronnego działania. W przypadku silników hydraulicznych również istotny jest kierunek przepływu oraz ewentualna możliwość regulacji. Analizując schemat, należy połączyć informacje o pompie i odbiorniku. Dopiero wtedy można określić, w jaki sposób energia hydrauliczna jest przekazywana i jaki ruch ma zostać wykonany.
Zawory – najważniejsze symbole graficzne elementów hydraulicznych
Najwięcej informacji może znajdować się w symbolach zaworów. W przypadku zaworów kierunkowych podstawą interpretacji jest liczba pól symbolu oraz liczba przyłączy. Poszczególne pola przedstawiają kolejne położenia elementu, a umieszczone w nich strzałki i symbole pokazują możliwe drogi przepływu. Przykładowo: oznaczenie 4/3 odnosi się do zaworu posiadającego cztery przyłącza i trzy położenia. Analizując jego symbol, należy sprawdzić, które porty są połączone w każdym z przedstawionych położeń.
Po bokach symbolu mogą znajdować się oznaczenia sposobu sterowania zaworem, np. mechanicznego, elektromagnetycznego, hydraulicznego lub pneumatycznego. Sprężyna często wskazuje położenie, do którego zawór powraca po ustaniu działania elementu sterującego.
Osobną grupę stanowią zawory sterujące ciśnieniem oraz przepływem. Ich zadaniem może być m.in. ograniczanie maksymalnego ciśnienia, regulacja natężenia przepływu albo zabezpieczenie określonej części układu. Właściwa interpretacja symbolu pozwala więc ustalić nie tylko obecność zaworu, ale także jego funkcję.
Jak czytać położenia zaworów na schemacie?
W przypadku zaworów wielopołożeniowych łatwo o błąd interpretacyjny. Każde pole symbolu odpowiada innemu położeniu elementu, a połączenia przedstawione w danym polu pokazują, które porty zostają ze sobą połączone. Warto zwrócić uwagę na położenie normalne zaworu, czyli położenie zajmowane przez element, gdy nie działa na niego zewnętrzny sygnał sterujący, zgodnie z konstrukcją danego zaworu. Nie należy automatycznie zakładać, że pokazany układ oznacza stan podczas pracy maszyny.
Znaczenie ma sposób sterowania oraz to, czy zawór jest aktualnie przesterowany. Dobra metoda polega na przeanalizowaniu zaworu osobno: najpierw identyfikujemy wszystkie porty, następnie ustalamy położenia, a na końcu sprawdzamy, co dzieje się z przepływem po zmianie pozycji. Takie podejście znacznie ułatwia czytanie bardziej rozbudowanych schematów.
Czytanie schematów hydraulicznych – przykład
W prostym układzie pompa pobiera olej ze zbiornika i tłoczy go przewodem P do rozdzielacza. W zależności od położenia rozdzielacza olej może zostać skierowany do przyłącza A lub B siłownika dwustronnego działania. W jednym położeniu powoduje to wysuw tłoczyska, a w drugim jego wsuw. Olej z przeciwnej komory siłownika wraca przewodem przez rozdzielacz do zbiornika. Analizując taki układ, należy więc nie tylko rozpoznać symbole, ale również sprawdzić połączenia między portami w każdym położeniu zaworu.
Dlaczego warto dobrze znać schemat hydrauliki siłowej?
Umiejętność czytania dokumentacji technicznej ma znaczenie nie tylko dla projektantów. Przydaje się również podczas diagnostyki awarii, modernizacji maszyn, doboru komponentów i prac utrzymania ruchu. Prawidłowo odczytany schemat pozwala szybciej ustalić, w której części układu może występować problem związany z przepływem, ciśnieniem, sterowaniem lub pracą odbiornika.
Jest także niezbędnym elementem profesjonalnego projektowania układów hydraulicznych, ponieważ umożliwia zweryfikowanie zależności pomiędzy komponentami jeszcze przed wykonaniem instalacji. Z kolei podczas naprawy znajomość dokumentacji ułatwia dobór właściwych części do maszyn przemysłowych oraz ocenę, czy zastosowany komponent odpowiada wymaganiom układu.
W przypadku bardziej złożonych instalacji lub niejasnej dokumentacji warto skorzystać ze wsparcia specjalistów. Profesjonalny serwis hydrauliki siłowej może przeanalizować schemat, zdiagnozować nieprawidłowości i wskazać rozwiązania odpowiednie dla konkretnej aplikacji.
