Blog 26 czerwca 2025

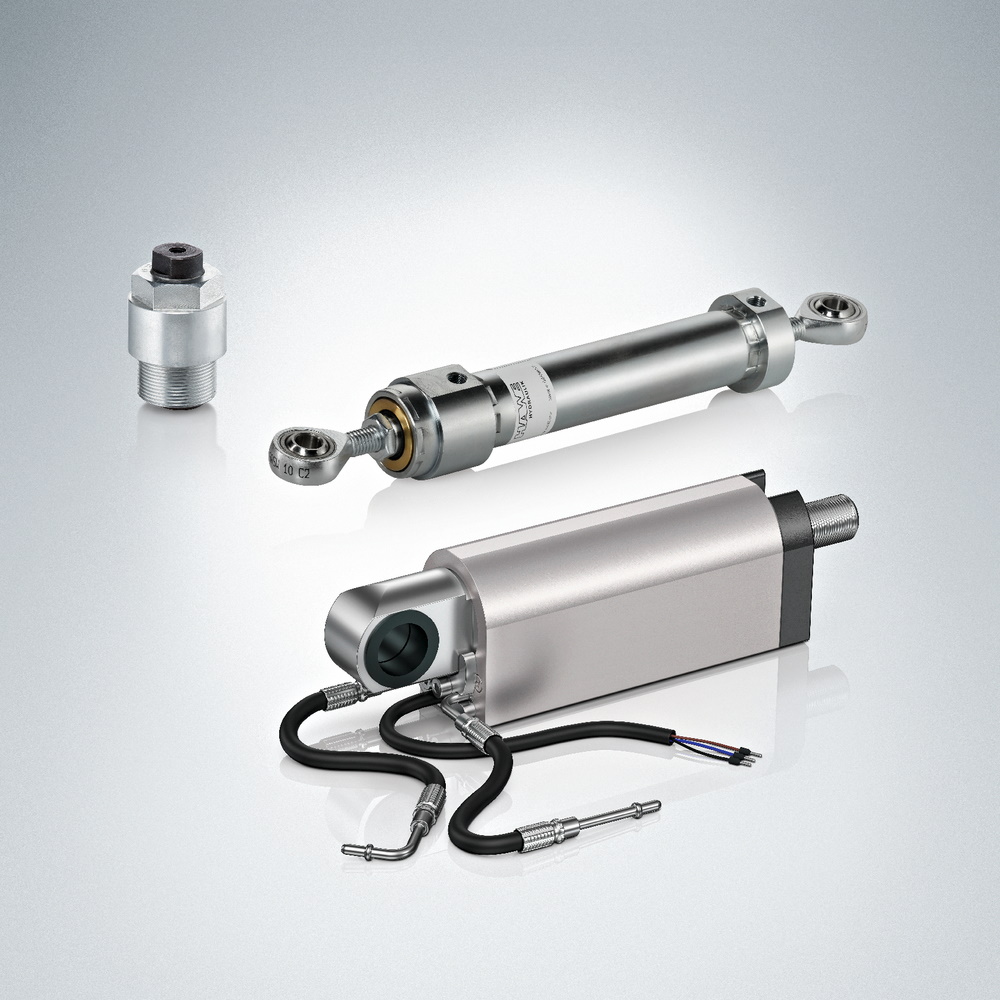

W hydrostatycznych układach napędowych podstawowymi elementami wykonawczymi, w których energia hydrauliczna zamieniana jest na energię mechaniczną ruchu posuwisto-zwrotnego, są siłowniki hydrauliczne.

Najpopularniejszym siłownikiem hydraulicznym wykorzystywanym w hydrostatycznych układach napędowych jest siłownik tłoczyskowy dwustronnego działania (z tłoczyskiem jednostronnym). Zbudowany jest on z cylindra, tłoka połączonego z tłoczyskiem i systemu uszczelnień pomiędzy tłokiem a cylindrem i pomiędzy tłoczyskiem a cylindrem.

lvm s2516 2 d6053.rgb .600x600 isolated 300x99 - Podstawowe rodzaje siłowników hydraulicznych

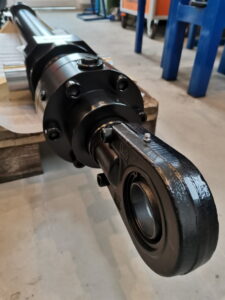

W przypadku siłowników dwustronnego działania przemieszczanie się tłoka w obydwu kierunkach wywołane jest podawaniem oleju hydraulicznego do komory tłoczyskowej lub beztłoczyskowej. Siłowniki te znajdują szerokie zastosowanie między innymi w budowie osprzętów roboczych maszyn inżynieryjnych. Niewątpliwą wadą tego typu siłowników jest zróżnicowana prędkość przemieszczania się tłoczyska siłownika w przypadku zasilania komór siłownika z tym samym natężeniem przepływu oleju hydraulicznego. Wady tej nie posiadają siłowniki dwustronnego działania z tłoczyskiem dwustronnym lub dwoma tłokami.

W pierwszym przypadku olej hydrauliczny podawany z tym samym natężeniem przepływu do jednej lub drugiej komory tłoczyskowej powoduje przemieszczanie się tłoczysk z tą samą prędkością. W przypadku siłowników z dwoma tłokami olej hydrauliczny podawany jest do wspólnej komory beztłoczyskowej dwóch tłoków z tłoczyskami. W ten sposób tłoczyska przemieszczają się w przeciwnych kierunkach z prędkością uzależnioną od ich obciążenia. Siłowniki z dwoma tłokami znajdują zastosowanie między innymi w różnego rodzaju rozpierakach hydraulicznych stosowanych między innymi w ratownictwie drogowym.

img 20210330 114229 225x300 - Podstawowe rodzaje siłowników hydraulicznych

Swoistą grupę siłowników hydraulicznych stanowią siłowniki teleskopowe, które najczęściej są siłownikami jednostronnego działania. Znajdują one zastosowanie wszędzie tam, gdzie wymagany jest duży zakres wysuwu tłoczyska siłownika (np. w systemach wyładowczych długich skrzyń ładunkowych pojazdów ciężarowych) lub gdy przy stosunkowo niewielkiej przestrzeni, w której można umieścić siłownik hydrauliczny, wymagany jest relatywnie duży wysuw tłoczyska siłownika (np. w dźwignikach hydraulicznych).

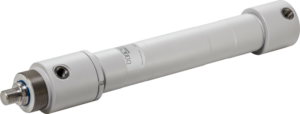

Dynamiczny rozwój elementów wykonawczych hydrostatycznych układów napędowych i systemów sterowania nimi spowodował, że siłowniki hydrauliczne coraz częściej wyposaża się w elementy pomiarowe, które pozwalają na bezpośredni pomiar wartości ich wielkości wyjściowych np. długości wysuwu tłoczyska lub jego prędkości. Parametry te mogą stanowić sygnały referencyjne algorytmów sterujących w procesie wspomagania pracy operatora i optymalizacji procesów roboczych.

dz s25 1 d6446.rgb .600x600 isolated 300x114 - Podstawowe rodzaje siłowników hydraulicznych

Firma RDL Hydraulics posiada bogatą ofertę siłowników hydraulicznych, które stosowane są w projektowanych dla naszych klientów hydrostatycznych układach napędowych. Świadczymy także szeroki zakres usług w zakresie eksploatacji i doboru tego typu elementów do indywidualnych rozwiązań naszych klientów.

Zapraszamy do kontaktu.
