Z dzisiejszego wpisu dowiecie się:
- Jaka jest rola diagnostyki ciśnieniowej w strategii Predictive Maintenance
- Jak przeprowadzać bezpieczne pomiary pod obciążeniem z wykorzystaniem systemu MCS
- Które kluczowe parametry pomiarowe ułatwiają skuteczną lokalizację usterek
- Jaka jest charakterystyka i wyposażenie profesjonalnych zestawów Test Box
- Jakie są przewagi technologiczne manometrów cyfrowych DP1 nad analogowymi
Efektywność operacyjna współczesnych układów hydraulicznych jest ściśle skorelowana z precyzją ich nastaw oraz systematycznością monitoringu parametrów krytycznych. W dobie rosnących gęstości mocy i ciśnień roboczych, wykraczających często poza barierę 400 bar, diagnostyka przestaje być jedynie czynnością serwisową, a staje się fundamentem strategii Predictive Maintenance. Prawidłowa interpretacja zjawisk zachodzących w układzie wymaga nie tylko wiedzy inżynieryjnej, ale przede wszystkim niezawodnej aparatury pomiarowej, zdolnej do pracy w ekstremalnych warunkach środowiskowych.
Metodyka pomiarów pod obciążeniem.
Kluczowym aspektem diagnostyki hydraulicznej jest możliwość weryfikacji parametrów pracy systemu bez konieczności jego dekompresji czy demontażu przewodów głównych. Wykorzystanie punktów pomiarowych stało się standardem, który eliminuje ryzyko zapowietrzenia układu oraz wprowadzenia zanieczyszczeń stałych do magistrali podczas wpięcia manometru.
Inżynieryjne podejście do diagnostyki wymaga monitorowania trzech kluczowych stanów:
- Ciśnienie statyczne: Weryfikacja nastaw zaworów bezpieczeństwa i przelewowych
- Dynamika zmian ciśnienia: Analiza pików ciśnieniowych i pulsacji, które mogą wskazywać na uszkodzenia lub nieprawidłowe sterowanie elementów układu hydraulicznego.
- Spadki ciśnień (∆p): Lokalizacja przewężeń oraz ocena stopnia zanieczyszczenia wkładów filtracyjnych.
Rozwiązania systemowe Oleotec: System MCS.
W kontekście profesjonalnego wyposażenia diagnostycznego, na szczególną uwagę zasługuje oferta firmy Oleotec, która w ramach marki MCS (Mini Control System) dostarcza precyzyjne komponenty spełniające rygorystyczne normy bezpieczeństwa. System ten opiera się na złączach pomiarowych, które pozwalają na bezpieczne podłączenie aparatury nawet przy pełnym ciśnieniu roboczym (do 630 bar dla wybranych serii).

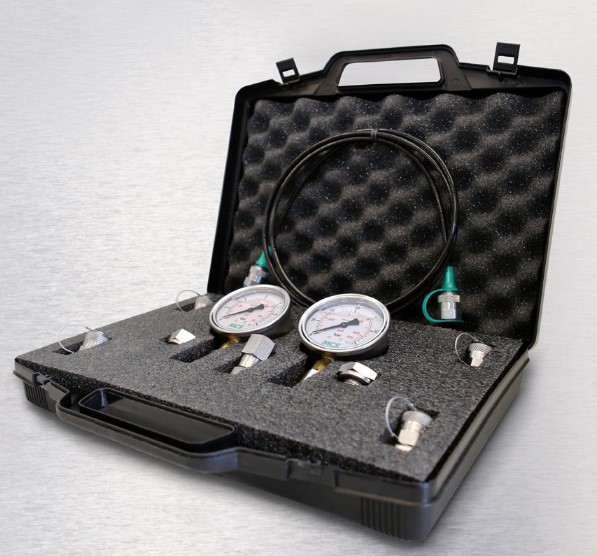

Dla inżynierów i serwisantów mobilnych, kluczowym narzędziem są tzw. Test Boxy – kompletne zestawy diagnostyczne w walizkach. Konstrukcja walizek zapewnia wysoką odporność na urazy mechaniczne oraz kontakt z agresywnymi mediami hydraulicznymi.
W skład profesjonalnego zestawu (Kit Standard) wchodzą:
- Manometr cyfrowy DP1: Precyzyjne urządzenie o klasie dokładności 0,2% FS, operujące w zakresie do 1000 bar.
- Moduł rejestracji danych: Możliwość zapisu do 10 serii pomiarowych (27 000 zestawów danych każda), obejmujących czas, datę oraz wartości ciśnienia aktualnego i MIN/MAX.
- Komunikacja bezprzewodowa: Kompatybilność z aplikacją DataPressure Bluetooth, umożliwiającą monitoring parametrów w czasie rzeczywistym i ciągłą rejestrację do 48 godzin.
- Interfejs USB Plug & Play: Dołączona pamięć USB oraz kabel USB-C do bezpośredniego transferu danych w formacie CSV, co ułatwia analizę w arkuszach kalkulacyjnych (Excel, LibreOffice) bez potrzeby instalacji dodatkowego oprogramowania.
- Akcesoria systemowe: Solidna walizka ochronna z tworzywa sztucznego, zawierająca dodatkowo przewody pomiarowe oraz niezbędne redukcje i punkty pomiarowe MCS®, umożliwiające natychmiastowe wpięcie w układ.

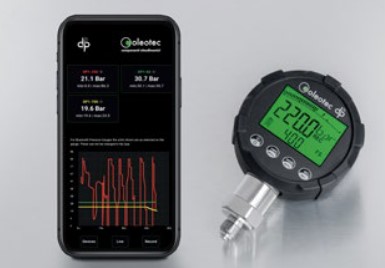

Precyzja cyfrowa: Manometry DP1.
W procesach wymagających najwyższej dokładności oraz rejestracji wartości szczytowych (Peak Hold), tradycyjne manometry analogowe są zastępowane przez zaawansowane jednostki cyfrowe. Flagowym rozwiązaniem Oleotec w tym segmencie są manometry DP1.
Urządzenia te charakteryzują się:
- Wysoką klasą dokładności: Zapewniającą błąd pomiarowy na poziomie znacznie niższym niż standardowe manometry mechaniczne.
- Solidną obudową: Wykonaną ze stali nierdzewnej lub wzmocnionych kompozytów, co gwarantuje długowieczność w trudnych warunkach przemysłowych.
- Funkcjonalnością: Wyświetlacz LCD umożliwia odczyt ciśnienia w różnych jednostkach (bar, psi, MPa), a funkcja rejestracji ciśnienia maksymalnego jest nieodzowna przy diagnozowaniu przyczyn awarii.
Integracja manometrów cyfrowych DP1 z systemem Test Boxów tworzy narzędzie klasy Premium, które pozwala na pełną kontrolę układu hydraulicznego po naprawie lub modernizacji.
Partnerstwo RDL Hydraulics i Oleotec.
Jako oficjalny dystrybutor marki Oleotec na rynku polskim, RDL Hydraulics zapewnia pełny dostęp do profesjonalnych rozwiązań diagnostycznych oraz wsparcie techniczne w ich doborze. Zapraszamy do kontaktu z naszymi ekspertami, którzy pomogą dopasować ofertę manometrów DP1 oraz zestawów Test Box do Państwa indywidualnych potrzeb.
Podsumowanie
Wybór aparatury diagnostycznej Oleotec to inwestycja w powtarzalność pomiarów i bezpieczeństwo personelu. Zastosowanie systemowych rozwiązań MCS, w szczególności mobilnych walizek testowych oraz precyzyjnych manometrów DP1, skraca czas przestoju maszyn i pozwala na wczesne wykrycie symptomów degradacji komponentów hydraulicznych, co w skali przemysłowej przekłada się na realne oszczędności operacyjne.
