Czego dowiesz się z tego artykułu?
- Jaką funkcję pełnią zbiorniki w układach hydraulicznych?
- Jakie są ograniczenia w projektowaniu zbiorników?
- Z jakich materiałów budowane są zbiorniki w hydraulice olejowej?
- Jakie jest podstawowe wyposażenie zbiorników?
Co słychać w zbiorniku hydraulicznym?
Zbiorniki oleju hydraulicznego w hydrostatycznych układach napędowych poza zabezpieczeniem układu w ciecz roboczą pełnią szereg ważnych zadań, a ich dodatkowe wyposażenie powoduje, że stanowią one bardzo istotny element układu, zapewniając prawidłową jego pracę.
Zbiorniki hydrauliczne są przeznaczone do zabudowy w agregatach hydraulicznych maszyn przemysłowych stacjonarnych oraz w mobilnych maszynach roboczych. O ile w pierwszym przypadku mamy dość dużą swobodę w procesie ich projektowania, o tyle w drugim – zarówno ich masa jak wielkość zdeterminowana jest wieloma względami w tym względami ekonomicznymi. Stąd też dobór odpowiedniego zbiornika do wybranego zastosowania mobilnego stanowi kluczowy element procesu projektowania zbiorników hydraulicznych stosowanych w maszynach roboczych.
Zbiorniki oleju hydraulicznego zarówno w otwartych jak i zamkniętych układach hydraulicznych odgrywają istotną rolę związaną z odprowadzaniem ciepła i odgazowaniem. Poprzez odpowiednią konstrukcję wymuszają cyrkulację pełnej pojemności, tak by olej, który wraca z układu nie trafiał bezpośrednio na ssanie pomp.
W pierwszym przypadku olej hydrauliczny podawany z tym samym natężeniem przepływu do jednej lub drugiej komory tłoczyskowej powoduje przemieszczanie się tłoczysk z tą samą prędkością. W przypadku siłowników z dwoma tłokami olej hydrauliczny podawany jest do wspólnej komory beztłoczyskowej dwóch tłoków z tłoczyskami. W ten sposób tłoczyska przemieszczają się w przeciwnych kierunkach z prędkością uzależnioną od ich obciążenia. Siłowniki z dwoma tłokami znajdują zastosowanie między innymi w różnego rodzaju rozpierakach hydraulicznych stosowanych między innymi w ratownictwie drogowym.W zależności od potrzeb i konkretnych zastosowań mogą być wykonane ze stopów aluminium lub stali. W przypadku dużych zbiorników, szczególnie w zastosowaniach mobilnych, zbiorniki wewnątrz podzielone są grodziami, które zabezpieczają przed przemieszczaniem się oleju na jedną ze stron w przypadku dużego przechyłu maszyny.
Zbiorniki oleju najczęściej wyposażone są w korek wlewowy z filtrem wstępnym i odpowietrznikiem, korek zlewowy z magnesem, wskaźnik poziomu oleju z termometrem i filtr powrotny.
Zbiorniki mogą być wyposażone w pokrywy dostosowane do zabudowy zespołów pompowych bezpośrednio na zbiornikach, a także grzałki służące do podgrzewania oleju w przypadku rozruchu układu napędowego w niskiej temperaturze lub utrzymania stałej temperatury oleju w zbiorniku podczas pracy w niskiej temperaturze.
Postępujący rozwój systemów sterowania hydrostatycznymi układami napędowymi i kontroli ich stanu powoduje, że w zbiornikach oleju coraz częściej stosuje się układy pomiarowe wyposażone w czujniki temperatury, poziomu oleju, zanieczyszczenia filtrów oparte o magistralę CAN. Czym jest magistrala CAN wyjaśnialiśmy we wcześniejszym naszym artykule. Przeczytasz go tutaj.
Sygnały pomiarowe z czujników przekazywane bezpośrednio do układu sterowania pozwalają zapobiec potencjalnym awariom maszyny.

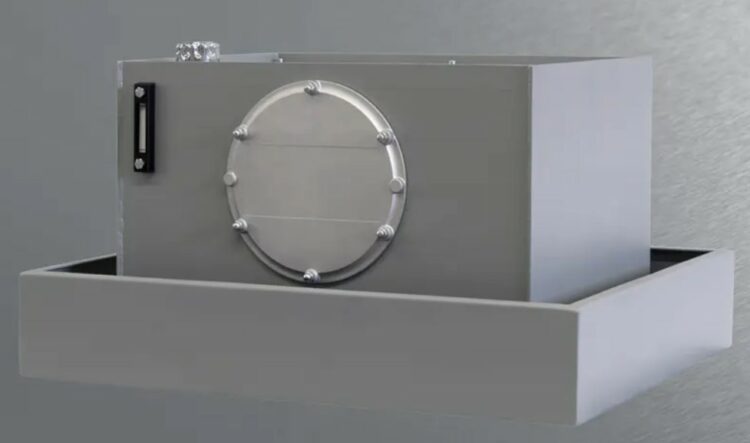

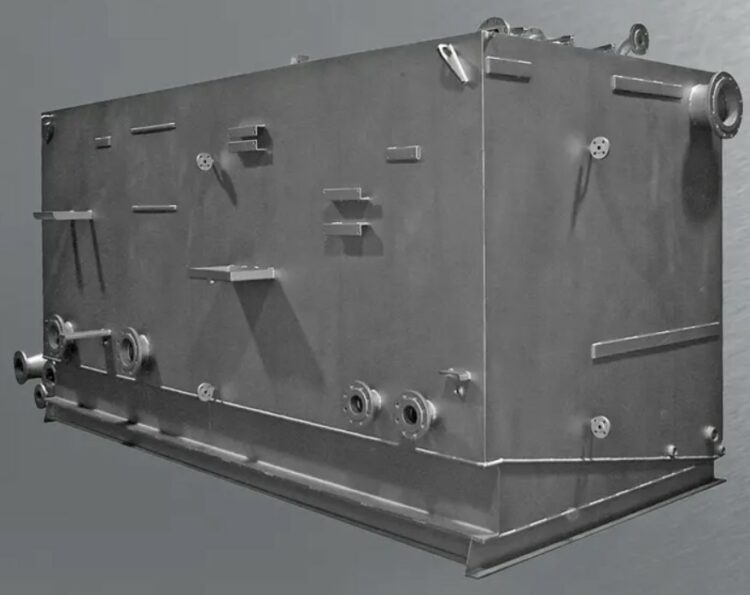

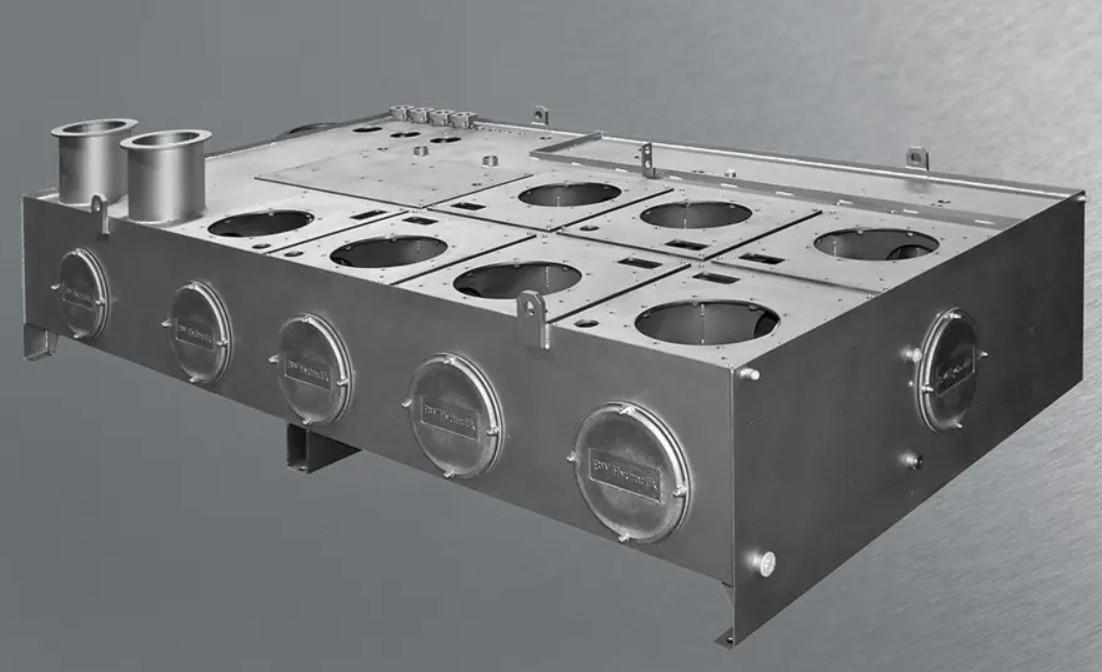

Firma RDL Hydraulics posiada w swojej ofercie handlowej zbiorniki hydrauliczne firmy HBE, która poza zbiornikami oferuje szeroką gamę akcesoriów i osprzętu do układów hydrauliki siłowej. Świadczymy także szeroki zakres usług w zakresie eksploatacji i doboru zbiorników hydraulicznych dla indywidualnych rozwiązań naszych klientów. Kartę katalogową zbiorników HBE możesz obejrzeć tutaj.
